Viso Systemsは2005年に設立されました。そこから15年間で成長し、現在はワールドワイドで販売する会社に成長し、照明業界で最も熟練した経験豊富な専門家をリクルートしお客様の対応を行っております。
ここデンマーク、コペンハーゲンのVisoでは、OEMおよび顧客固有のソリューションを設計、開発、製造しています。私たちは照明市場に、最高の品質と精度を備えた革新的な光測定および制御技術を提供しています。簡単で直感的なユーザーインターフェイスを提供することで、測定と制御システムの複雑さを簡素化します。完全自動化されたリアルタイム色補正機能など、当社の製品に独自のテクノロジーを実装することで、完全に統合されたスマートな制御および測定ソリューションの最前線に立つことができます。 Visoの使命は、強力でありながら使いやすい測定および制御ソリューションで照明器具メーカーをサポートすることです。白だけでなく色が変化する照明器具メーカーの市場を拡大し、そのような照明装置の設置と市場の可能性を高めるため設計をサポートします。
Design
当社の製品の品質は、設置における視覚的な表現に反映されているため、最先端でモダンなデザインがソリューションの成功の鍵です。したがって、新製品の作成の最初のステップは常に、特定のタイプの新製品のアプリケーションに完全に適合させるため非常に綿密で慎重な設計と結び付けます。その後、すべてのインストールおよびサービス要件が満たされていることを確認します。また、お客様の要件を満たし、可能な限り最高のサービスを提供するために、独自の個別設計でお客様をサポートします。
Development
この15年間、Visoは、さまざまなアプリケーションの光の測定、制御するためのソリューション、ハードウェアおよびソフトウェア開発についての膨大な経験を積んできました。当社の専門分野は、小さな組み込みソリューションから大規模なWindowsアプリケーションにまで及びます。私達のハードウェアとソフトウェアは、LDTとIESファイルを作成する場合でも、園芸の照明のために、生成PPFDがファイルするかどうかにかかわらず市場で最も直観的に測定データを得ることが出来るとみています。当社のシステムは、直径1.6メートルまでの照明器具を測定します。さらに、すべてのハードウェアソリューションにはLight Inspector Softwareが付属しており、ユーザーは必要に応じてレポートをカスタマイズしたり、測定値を追跡および追跡したりできます。
Manufacturing
弊社の高い品質基準を遵守するために、Visoは経験豊富で信頼できるサブサプライヤーと非常に効果的なパートナーシップを確立しています。当社の製品は出荷前に細心の注意を払ってテストおよび認定されています。また、新しいデザインや量産のプロトタイプシリーズの取り扱いにも精通しています。

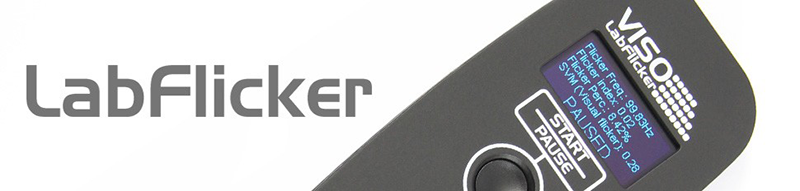

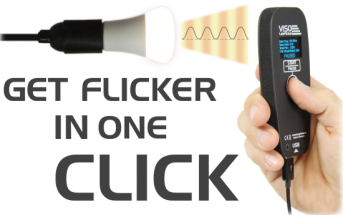

LabFlicker

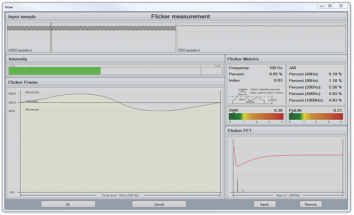

LabFlickerは直接Light Inspectorソフトウェアに接続し、フリッカー信号のライブプレビューを提供します。 LabFlicker装置は、Visoゴニオフォトメーターの有無にかかわらず、どのPCでも使用できます。したがって、PC上のLabFlicker装置とViso Light Inspectorソフトウェアは、ポータブルで正確なフリッカー測定ソリューションを構成します。 SVMやPstLMなど、関連するすべてのフリッカーグラフィックスとインデックスが表示されます。生のフリッカーデータをダウンロードして、より詳細な調査を行うことができます。LabFlickerはEUエコデザインに準拠する必要があるラボに最適です。
スマート信号処理アルゴリズムは、リアルタイムでフリッカーデータをフレーム化および計算します。
LabFlickerはスタンドアロンデバイスとして使用できますが、すべてのフォトメトリックデータを1つの完全なレポートにシームレスにエクスポートできるため、Viso製品と組み合わせて使用するとより強力になります。これにより、レポートを作成するために複数のシステムを組み合わせる複雑な手間がなくなります。
LabFlickerは、実験室で使用するように設計されており、光源の近くに配置されます。
User Manual
Results:
•Waveform graphics in time and frequency domains
•Percent Flicker
•Flicker Index
•Flicker Frequency
•SVM Index (compliant with EU Ecodesign Directive)
•PstLM Index (compliant with EU Ecodesign Directive)
•JA8 title 24
•Export sample array to MS Excel
Specifications:
•Shipping dimensions (L x W x H)………………………170 x 130 x 70 mm
•Shipping weight…………………………………………… 0.5 kg
•Dimensions (L x W x H) …………………………………115 x 53 x 13 mm
•Weight……………………………………………………… 0.16 kg
•Warranty period………………………………………… 2 years
LabSpion®

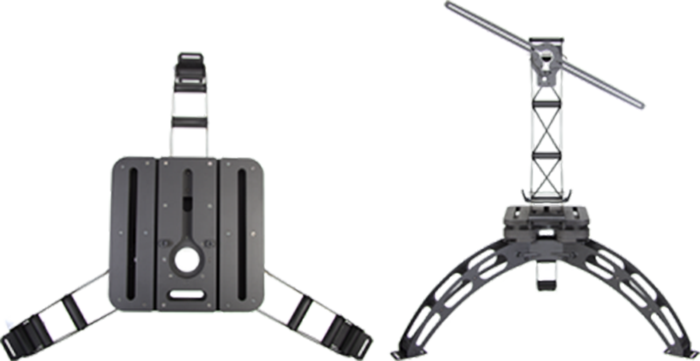

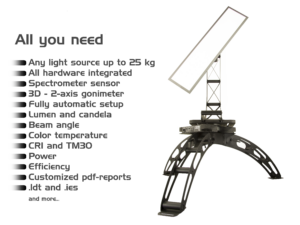

LabSpion®は、小型ランプ、LEDチップ、大型パネルや街灯まで、あらゆる光源をカバーする配光測定ソリューションです。2軸ゴニオメーターにより、システムはあらゆる光源の3D分布フィールドを測定でき、設計者に包括的なLDTおよびIESシミュレーションファイルを提供します。
独自のVisoテクノロジーにより、分光計センサーと内蔵のパワーアナライザーを使用して高速測定が可能になり、すべてのデータを迅速に測定できるため、積分球などの他の機器をバックアップ化できます。
LabSpionは、屋外照明から自動車のランプやLEDディスプレイに至るまで、さまざまな光源を測定するための理想的な測定器です。器具は簡単に取り付けが可能で、ランプホルダーにしっかりと固定されます。ランプの回転は素早く滑らかに可動します。最も重要なのは、照明器具が最大25 kg、直径1.5 mの光源を処理することが出来ることです。
設置、インストールプロセスも非常に簡単です。 LabSpionのベースを水平の安定した地面に、できれば暗室に置いてください。ゴニオメーターのアームをベースに取り付けなど、測定までには20分以内に完全に動作させることができます。できるだけ正確な結果を求める場合には、実験環境の光源からの光の反射の可能性を排除する必要があるため、システムの背後に暗幕など黒い背景を配置することをお勧めします。
分光計センサーは、三脚に簡単に取り付けられ、測定された照明器具のサイズに応じた距離に配置します。内蔵レーザーが2つのパーツ間の距離を検出するため、位置合わせは迅速かつ正確で容易に設置が出来ます。
Assembly manual June 27 , 2017
User manual
User manual CALI-T50

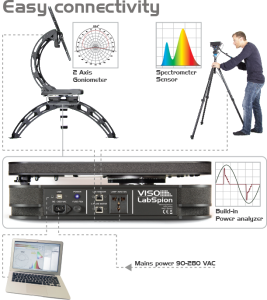

これで、LabSpionシステムは測定の準備が整います。Viso Light Inspectorソフトウェアをインストールし、USBポートを介してラップトップをベースに接続し、測定を開始します。プロセスは完全に自動で、手動操作のオプションがあります。単一のCプレーンからのデータ取得には30秒かかります。つまり、すべてのプレーンからデータを収集するには、約15分かかります。
https://www.youtube.com/watch?v=rOMiJu8PKUA&feature=emb_logo
その後、測定データは、特定のフォルダにフィクスチャファイルの形式で自動的に保存されます。これらは通常、PDF、PNG、IES、LDT、CSV形式にエクスポートされ、レポートでさらに提示することが出来ます。
Viso Systemsは、広範なバックアップと問題解決でお客様をサポートし、販売代理店とエンジニアは、メールまたは電話でオンサイトのサポートする準備ができています。
Specifications:
•Measurement method………………Far Field
•Shipping weight………………………86 kg
•Sensor distance………………………50 m to 0.5 m Sensor distance >= lamp length x10
•Sensor distance setup………………Laser range finder (built into sensor)
•Light source diameter…………………0 – 1,5 m at 2 axis (1 axis upto 6m standing on base)
•Maximum lamp weight ………………25 kg
•Power analyzer voltage range ………90 VAC-260 VAC ＜+/- 0.5 V
•Power analyzer current range ………0 A – 3 A (Avg: +/- 0.5 mA)
•Power analyzer power range ………0 W – 600 W (Avg: +/- 0.1 W)
•Lumen …………………………………typ 1 – 3,000,000 +/- 4.00%
•Candela ………………………………typ 0.07 – 1,000,000 ＜+/- 2.5%
•Colour temperature …………………1,000 K-10,000 K ＜+/- 35 K
•Colour rendering index (CRI) ………0-100 ＜+/- 0.7
•Angular resolution BASIC MODE …5 degree/step (About 20 sec measurement time per C-plane)
•Angular resolution HIGH MODE……0.1 degree/step (About 5 min measurement time per C-plane)
•Spectrometer type……………………Ibsen Photonics FREEDOM Custom viso (high sensitive transmission grating)
•Spectrometer range……………………360-830 nm (1,024 pixels)
•Spectrometer detector ………………SONY ILX511B
•Calibration ……………………………Fully calibrated plug and play solution
•Re-calibration …………………………Every 1 year (Maximum 2 years)
BaseSpion®

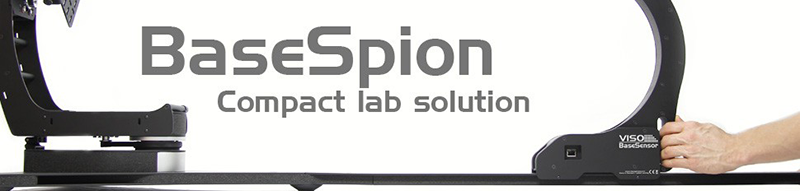

BaseSpion®は、あらゆる光測定実験室に最適なツールです。すべてのミッドレンジ照明製品を測定できます。
2軸ゴニオメーターにより、測定システムは様々なランプまたは照明器具の3D分布フィールド全体を測定でき、包括的なLDTおよびIESデータのシミュレーションファイルを照明設計者に提供します。
BaseSpionは、コンパクトなシステムで高度な光測定が必要な中規模のラボに最適なソリューションです。このソリューションは、LEDチップ、モジュール、パネル、ダウンライト、電球、スポットに最適なソリューションです。
システム設計により、様々な照明検査室での作業に非常に柔軟に対応できます。ゴニオメータードライバーとパワーアナライザーはすべて組み込まれています。USB経由で任意のコンピューターに接続して、30秒で結果を取得できます。 BaseSpionisは、USBコネクタを介してコンピュータに簡単に接続できます。 Viso Light Inspectorソフトウェアは、当社のWebサイトからダウンロードできます。ユーザーインターフェイスは、測定されたデータを明確かつ単純な方法で表示すると同時に、取得したデータのより詳細な調査を可能にします。
User manual August 25, 2017
Assembly manual
PHYSICAL DIMENSIONS
•Shipping weight 30 kg
•Dimensions (L x W x H) 205-360 x 56 x 55 cm
•Weight 25 kg
•Sensor distance 35 cm to 450 cm
•Sensor distance >= lamp length x10 (min x8)
•Sensor distance setup Automatic rail distance sensor
•Lamp diameter range 0 – 560 mm at 2-axis
•Lamp maximum weight 9 kg
PHOTOMETRIC
•Measurement method Far Field
•Lumen and candela accuracy +/- 4%
•Max lumen @ 4.5 m 608,000 +/- 4.00%
•Max intensity, candela @ 4.5 m 203,000 ＜+/- 2.5%
•Colour temperature 1,000 K – 10,000 K ＜+/- 35 K
•Colour rendering index 0-100 ＜+/- 0.7
•Angular resolution BASIC MODE 5 degrees/step
•Angular resolution HIGH MODE 0.1 degrees/step
•Spectrometer type Ibsen Photonics FREEDOM
•Custom viso (high sensitive transmission grating)
•Spectrometer range 360-830 nm (1,024 pixels)
•Spectrometer detector SONY ILX511B
•Calibration Fully calibrated plug and play solution
ELECTRICAL
•Power supply input 90 to 260 VAC, 50/60 Hz
•Power analyzer voltage range 90 VAC – 260 VAC＜+/- 0.2 V
•Power analyzer current range 0 A – 3 A (Avg: +/- 0.15 mA)
•Power analyzer power range 0 W – 300 W (Avg: +/- 0.1 W)
•Power analyzer sample rate 70,000 samples/sec
VisoLightSpion®

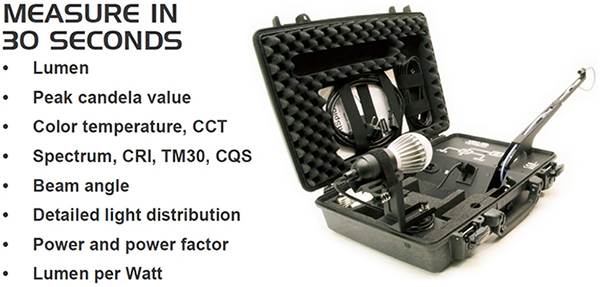

ポータブルVisoLightSpion®を使用すると、直径8 cmまでの光源を30秒以内に完全に測定できます。それはすべての測光データを測定し、専門知識は必要ありません。 LightSpionは、実験室や暗室の外でも使用できるため、現場での検査や営業力の強化に最適なツールです。
https://www.youtube.com/watch?v=xOLZegMHAQI&feature=emb_logo
このシステムは、事前に校正された可視光範囲360〜830 nmで動作する分光計とゴニオメーターで構成されています。LightSpion®は、光源からの波長測定を行い、2つのc平面で完全な360°フォトメトリックフィールド分布を測定します。次に、デバイスはCRI、色温度、ルーメンの光束を計算します。内蔵の高速70 K /秒の電力アナライザーが電圧と電流を測定し、ルーメン/ワットで光効率を計算することにより、電力消費に関する正確な情報を瞬時に表示します。
LightSpion®スーツケースは、USBコネクタを介してコンピュータに簡単に接続できます。 LightSpion®には、当社のWebサイトからダウンロードできるViso Light Inspectorソフトウェアが含まれています。ユーザーインターフェイスは、測定されたデータを明確かつ簡便な方法で表示すると同時に、取得したデータのより詳細な調査を可能にします。
LightSpionTMは新しいEU規制（EU No 1194/2012）をサポートしており、指向性ランプを90°または120°コーンで測定する必要があります。 90°または120°の測定コーンを選択するだけで、自動計算が設定されます。その後、独自のロゴをデータファイルに挿入できます。

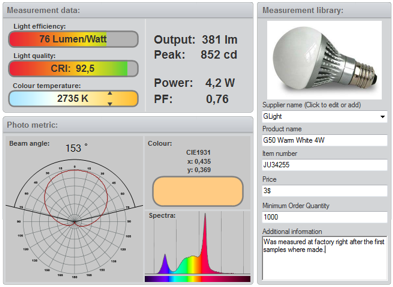

測定値は、照明技術者や設計者の便宜のために、IES、LDT、PDF、PNG、CVSなどのさまざまなデータ形式にエクスポートされます。また、測定された光源のWebカメラ画像を取得するか、既存の画像をデータファイルに挿入することにより、レポートに写真を追加して、特定の測定値を検索する際の時間を節約できます。さらに、測定データファイルを直接電子メールで送信することもできます。これは、データストレージの処理の煩わしさを解消する、本当に便利なソフトウェア機能です。LightSpionTMによる光の測定は、レポートを測定および作成する最も簡単な方法です。 LightSpionに含まれるテクノロジーにより、光束の高精度測定が可能になります。強度測定の精度の詳細については、こちらをご覧ください。

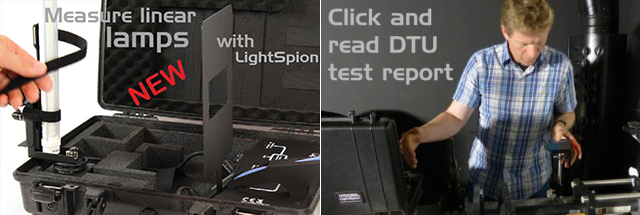

LightSpionの追加機能は、LEDtubesやStripsなどのライン光源を測定できるようになったことです。手順は簡単です。リニア光源をゴニオメータに配置し、光源の長さを適切なソフトウェアウィンドウに挿入して、データ収集を開始します。正確な設定の詳細については、ユーザーマニュアルを参照してください。
https://www.visosystems.com/portfolio/university-of-photonics-tests-the-lightspion/
Accuracy report
User manual November 14, 2017

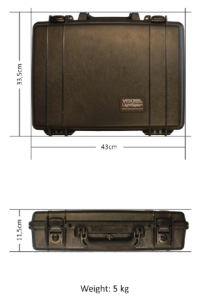

Specifications:
•Weight……………………………5 kg
•Dimensions………………………41x28x10 cm
•Power range……………………90-280 VAC
•Maximum light source power…3 Amp (660 W @220 V, 330 W @110 V)
•Measures…………………………
…Lumen, Peak candela, CRI, Colour Temperature, Lumen/Watt, power and Power Factor.
•Wide lumen range………………10 lm to 10,000 lm
•Maximum light source size……80 mm (diameter)
•Pre-calibrated plug & play solution
Software specifications:
Compatible with: Windows 2000, XP, 7 32bit – 64bit
Save or email any measurements
Detailed power analysis with power scope
Automatic light gain control
Realtime spectra and power update for quick analysis
Attach one or more pictures to your measurements
Use web-cam to snap picture as quick reference
Physical
Shipping dimensions (L x W x H)................ 46 x 17,5 x 37,5 cm
Shipping weight............................................................... 6 Kg
Dimensions (L x W x H).............................. 43 x 11,5 x 33,5 cm
Weight............................................................................ 5 Kg
Sensor distance............................................................. 65 cm
Range of light source diameter................................. 0 - 80 mm
Maximum light source weight............................................ 4 Kg
Electrical
Power supply input............................. 90 to 260 VAC, 50/60 Hz
Power consumption......................................................... 15 W
USB current consumption............................................ 200 mA
Power analyzer voltage range............ 30VAC-400VAC ＜+/- 0.2V
Power analyzer current range................. 0A-3A (Avg: +/- 0.1mA)
Power analyzer power range........... 0W-300W (Avg: +/- 0.001W)
Power analyzer sample rate........................ 80.000 samples/sec
Photometric
Lumen......... 10 – 10.000 +/- 7.82% (LED +/-4.1% - Tungsten +/-12.7)
Candela................................................. 0,3 - 20.000 ＜+/- 2,5%
Color temperature.............................. 1.000K-10.000K ＜+/- 35K
Color rendering index (CRI)................................. 0-100 ＜+/- 0,7
Angular resolution LOW MODE..................................... typ. 50
Angular resolution HIGH MODE................................... typ. 300
Spectrometer type....................................... STS Ocean Optics
Calibration..................... Fully calibrated plug and play solution
Re-calibration..................................................... Every 2 years
Control and interface
Control interface......................................................... USB 2.0
Control connector......................................................... USB-B
Connections
AC power in (power supply)....................................... IEC 3-pin
AC power out source load.............................. Universal socket
Light source adaptors.............................. E27, E14, B22, GU10
PC............................................................................... USB B
Approvals
Power supply............................... cUL/UL, CE, CCC, TUV, FCC
Power analyzer - photometer............................................... CE
Ordering information
LightSpion........................................................ P/N LIGSP001
LightSpionExtender®

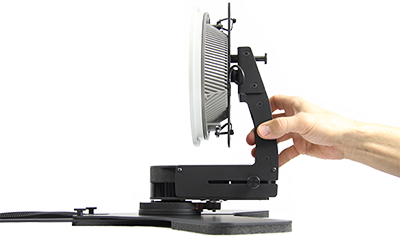

LightSpionExtender®は、直径8 cmを超える大きなランプを測定するための優れたツールです。
https://www.youtube.com/watch?v=kejSAI2EbPk&feature=emb_logo

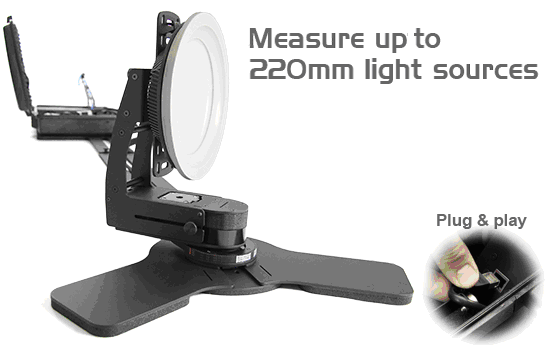

LightSpionのエクステンダーを使用すると、センサーの距離を延長することができるので、直径が最大22 cmのランプを測定できます。
LightSpion Extenderをインストールするには、プラットフォームをRJ45コネクタを介して以前にインストールしていたLightSpionのスーツケースに接続するだけです。
次に、Light Inspectorソフトウェアがエクステンダーを検出し、新しい設定に従ってキャリブレーションデータを自動的に調整します。光源を取り付けるためのクランプは、複数の位置で構成できます。Extenderプラットフォームには2つの測定距離があります。ランプとLightSpionセンサーの間の距離は115および182 cmです。
User manual(2MB)
Specifications:
•Shipping dimensions (L x W x H)……………………… 105 x 32 x 28 cm
•Shipping weight…………………………………………… 9 kg

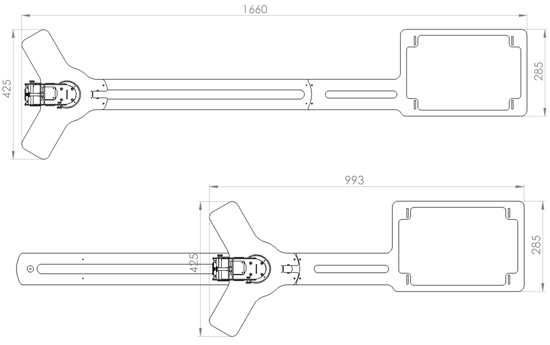

•Dimensions (L x W x H) ………………………………… 166 (99) x 43 x 31 cm
•Weight……………………………………………………… 7 kg
•Sensor distance…………………………………………… 114 and 181 cm
•Light sources diameter range……………………………… 0 – 220 mm
•Linear light sources depth range…………………………… 0 – 140 mm
•Light source maximum weight………………………… 4 kg
•Warranty period………………………………………… 2 years
VisoLightSpion®
ポータブルVisoLightSpion®を使用すると、直径8 cmまでの光源を30秒以内に完全に測定できます。それはすべての測光データを測定し、専門知識は必要ありません。 LightSpionは、実験室や暗室の外でも使用できるため、現場での検査や営業力の強化に最適なツールです。
https://www.youtube.com/watch?v=xOLZegMHAQI&feature=emb_logo
このシステムは、事前に校正された可視光範囲360〜830 nmで動作する分光計とゴニオメーターで構成されています。LightSpion®は、光源からの波長測定を行い、2つのc平面で完全な360°フォトメトリックフィールド分布を測定します。次に、デバイスはCRI、色温度、ルーメンの光束を計算します。内蔵の高速70 K /秒の電力アナライザーが電圧と電流を測定し、ルーメン/ワットで光効率を計算することにより、電力消費に関する正確な情報を瞬時に表示します。
LightSpion®スーツケースは、USBコネクタを介してコンピュータに簡単に接続できます。 LightSpion®には、当社のWebサイトからダウンロードできるViso Light Inspectorソフトウェアが含まれています。ユーザーインターフェイスは、測定されたデータを明確かつ簡便な方法で表示すると同時に、取得したデータのより詳細な調査を可能にします。
LightSpionTMは新しいEU規制（EU No 1194/2012）をサポートしており、指向性ランプを90°または120°コーンで測定する必要があります。 90°または120°の測定コーンを選択するだけで、自動計算が設定されます。その後、独自のロゴをデータファイルに挿入できます。
測定値は、照明技術者や設計者の便宜のために、IES、LDT、PDF、PNG、CVSなどのさまざまなデータ形式にエクスポートされます。また、測定された光源のWebカメラ画像を取得するか、既存の画像をデータファイルに挿入することにより、レポートに写真を追加して、特定の測定値を検索する際の時間を節約できます。さらに、測定データファイルを直接電子メールで送信することもできます。これは、データストレージの処理の煩わしさを解消する、本当に便利なソフトウェア機能です。LightSpionTMによる光の測定は、レポートを測定および作成する最も簡単な方法です。 LightSpionに含まれるテクノロジーにより、光束の高精度測定が可能になります。強度測定の精度の詳細については、こちらをご覧ください。
LightSpionの追加機能は、LEDtubesやStripsなどのライン光源を測定できるようになったことです。手順は簡単です。リニア光源をゴニオメータに配置し、光源の長さを適切なソフトウェアウィンドウに挿入して、データ収集を開始します。正確な設定の詳細については、ユーザーマニュアルを参照してください。
https://www.visosystems.com/portfolio/university-of-photonics-tests-the-lightspion/
Accuracy report
User manual November 14, 2017
Specifications:
•Weight……………………………5 kg
•Dimensions………………………41x28x10 cm
•Power range……………………90-280 VAC
•Maximum light source power…3 Amp (660 W @220 V, 330 W @110 V)
•Measures…………………………
…Lumen, Peak candela, CRI, Colour Temperature, Lumen/Watt, power and Power Factor.
•Wide lumen range………………10 lm to 10,000 lm
•Maximum light source size……80 mm (diameter)
•Pre-calibrated plug & play solution
Software specifications:
Compatible with: Windows 2000, XP, 7 32bit – 64bit
Save or email any measurements
Detailed power analysis with power scope
Automatic light gain control
Realtime spectra and power update for quick analysis
Attach one or more pictures to your measurements
Use web-cam to snap picture as quick reference
Physical
Shipping dimensions (L x W x H)................ 46 x 17,5 x 37,5 cm
Shipping weight............................................................... 6 Kg
Dimensions (L x W x H).............................. 43 x 11,5 x 33,5 cm
Weight............................................................................ 5 Kg
Sensor distance............................................................. 65 cm
Range of light source diameter................................. 0 - 80 mm
Maximum light source weight............................................ 4 Kg
Electrical
Power supply input............................. 90 to 260 VAC, 50/60 Hz
Power consumption......................................................... 15 W
USB current consumption............................................ 200 mA
Power analyzer voltage range............ 30VAC-400VAC ＜+/- 0.2V
Power analyzer current range................. 0A-3A (Avg: +/- 0.1mA)
Power analyzer power range........... 0W-300W (Avg: +/- 0.001W)
Power analyzer sample rate........................ 80.000 samples/sec
Photometric
Lumen......... 10 – 10.000 +/- 7.82% (LED +/-4.1% - Tungsten +/-12.7)
Candela................................................. 0,3 - 20.000 ＜+/- 2,5%
Color temperature.............................. 1.000K-10.000K ＜+/- 35K
Color rendering index (CRI)................................. 0-100 ＜+/- 0,7
Angular resolution LOW MODE..................................... typ. 50
Angular resolution HIGH MODE................................... typ. 300
Spectrometer type....................................... STS Ocean Optics
Calibration..................... Fully calibrated plug and play solution
Re-calibration..................................................... Every 2 years
Control and interface
Control interface......................................................... USB 2.0
Control connector......................................................... USB-B
Connections
AC power in (power supply)....................................... IEC 3-pin
AC power out source load.............................. Universal socket
Light source adaptors.............................. E27, E14, B22, GU10
PC............................................................................... USB B
Approvals
Power supply............................... cUL/UL, CE, CCC, TUV, FCC
Power analyzer - photometer............................................... CE
Ordering information
LightSpion........................................................ P/N LIGSP001
