Gtools LGP V9.55

光ドット設計のライトガイドバージョン、アーキテクチャはAutoCAD（またはZwCAD）のCAD描画操作と完全に統合されており、高度な自由度の設計環境により、機関エンジニアは、関連するドットの解析およびレイアウト操作をすばやく完了できます。

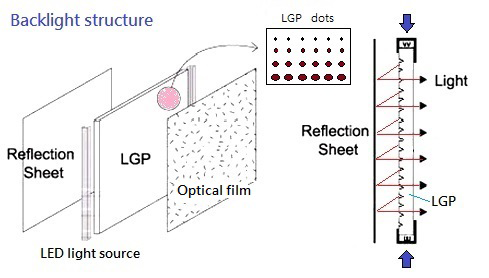

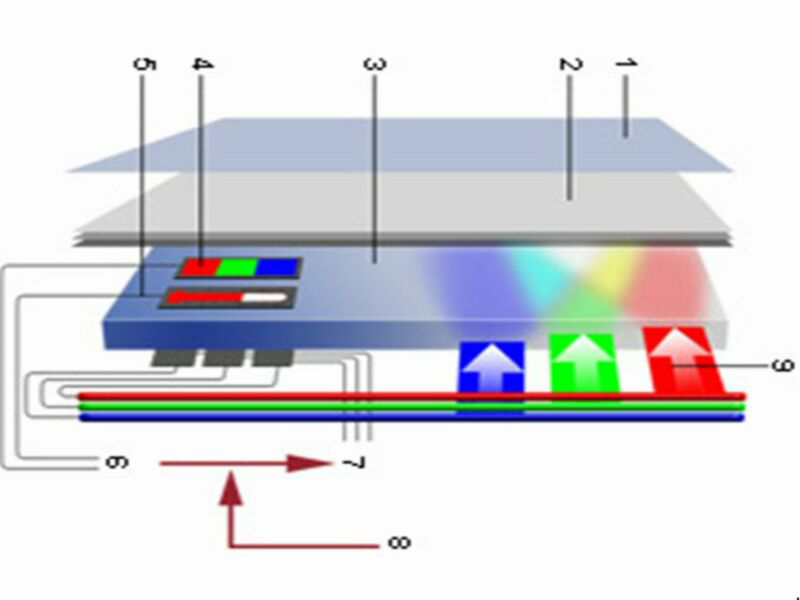

TFT-LCD業界では、そのバックライトモジュール（バックライトモジュール）は非常に重要な部分です。コスト比と技術設計の両方がLCMの焦点です。このソフトウェアは、関連するライトガイド（ライトガイド）のR＆Dエンジニアを支援します。ネットワークポイントの迅速な設計と変更、エンジニアの専門家と経験値は、このソフトウェアを通じて需要を満たすネットワークポイントの分布をすばやく設計できます。迅速かつ実用的に反応して、全体的な設計の精度と品質を向上させます。

Gtools LGPソフトウェアアプリケーション領域：

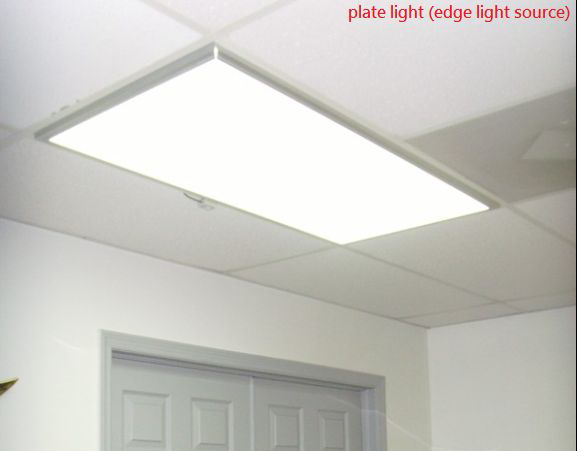

TFTバックライトボード、広告ライトボックスライトガイドプレート、携帯電話のキー（keyPads）ライトガイドフィルム、直下型LEDシェーディング、照明器具、発光識別デバイスなど

【機能概要：】

1. 導光板サイズとドット分布グレードの定義が設定できます。

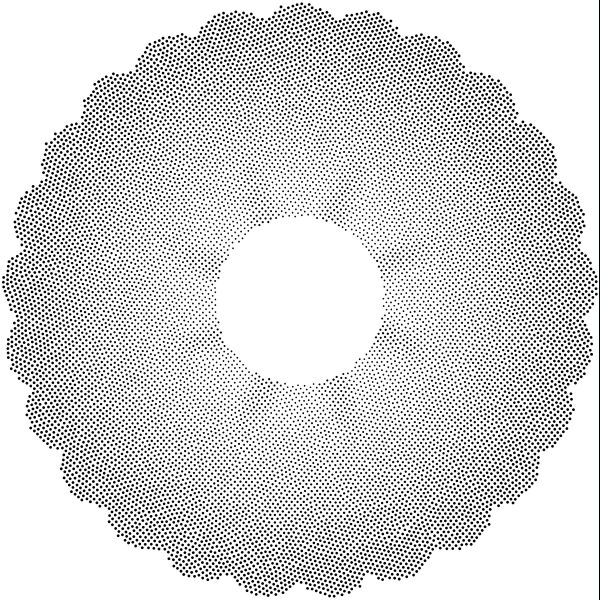

2. ドットは、円形、ひし形、正方形、長方形、六角形、または任意の形状にすることができます。ドットサイズには、単一サイズ（同じサイズ）、さまざまなサイズ（範囲サイズ）、階層寸法（レベルサイズ）があります。

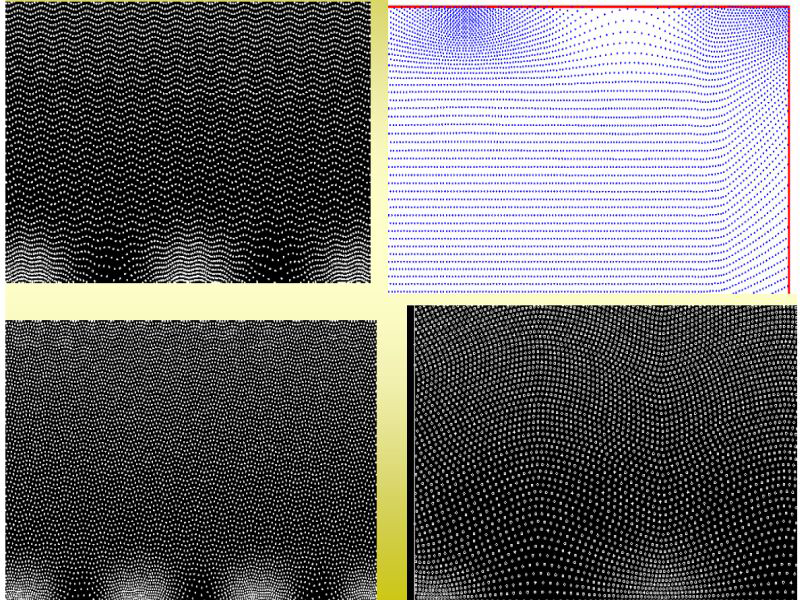

3. ドットは、線形マトリックス、ラジアン、乱数、波紋、セクターなどに配置できます。
4. レイアウト方法は、AM / FMにすることができます（AM / FM混合配置モジュールは、異なる固定ドットピッチまたは等しいピッチとドットドットサイズで配置することもできます）。
5. ドットサイズとスクリーン断面曲線のカラーマッチングにより、ドットの分布が確認できます。

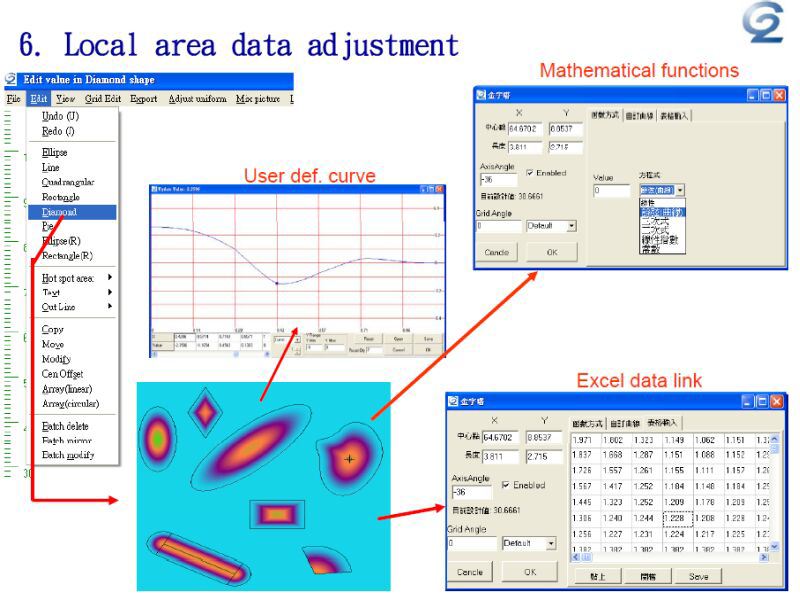

6. 導光板のドットサイズ（または分布）はローカルで変更できます。これは、領域の明るさを増加または減少させるためです。領域設定は、楕円、三角錐、長方形、またはカスタム形状...にすることができ、さまざまな数学関数をカスタマイズできます（曲線）など
7. 画面バージョンの関連情報（ドットの数、特定の場所のドットのサイズ、ドット領域の比率、ドットの最短ピッチ、ステンシルの設計パラメーター、変更後のパラメーターなど）を照会できます。
8. 出力光学ソフトウェア形式には、TracePro、SPEOS、LightTools、Spectre、OptiWorks、およびその他の光学シミュレーションソフトウェアが含まれます。
9. 密度ファイルに従って、グレースケール/カラートレンド画像を生成できます。
10. LGL（ライトガイドライン）ライトガイドパス設計（円弧、直線、曲線）。

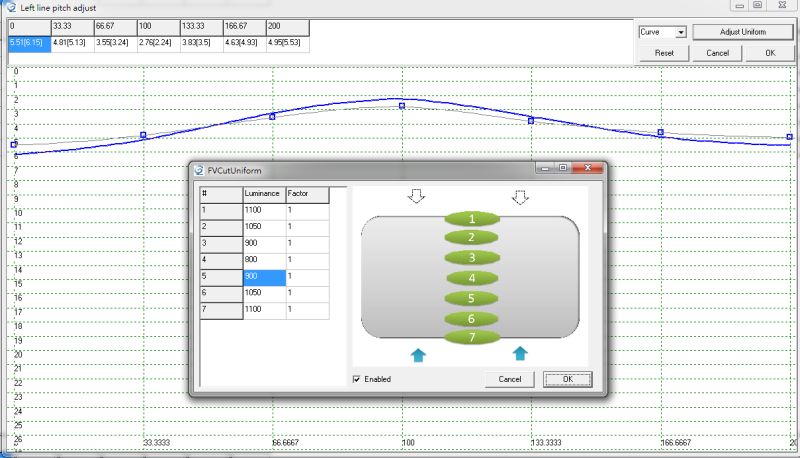

11. 均一性は、測定された輝度値に従って自動/手動で調整でき、システムは、サブバージョンの輝度データの履歴バージョンに基づいて、最適化された調整データの最新バージョンを提案できます。
12. 新しいライトガイドの輝度値は、過去のプロセス経験に基づいて推定できます。
13. 設計データの2つのバージョンの違いを比較して、違いレポートを出力できます。
14. 画面領域の密度はカスタマイズできます。
15. 画面の奥行きをカスタマイズして出力し、マシンと統合できます。
16. ネットワーク設計や変更（設定変更）記録の情報を照会することができます。
17. 強力なLGP設計データエディターを備えています。
18. 元の設計密度画像は、設計基準としての物理的なCCD取得画像と比較できます。

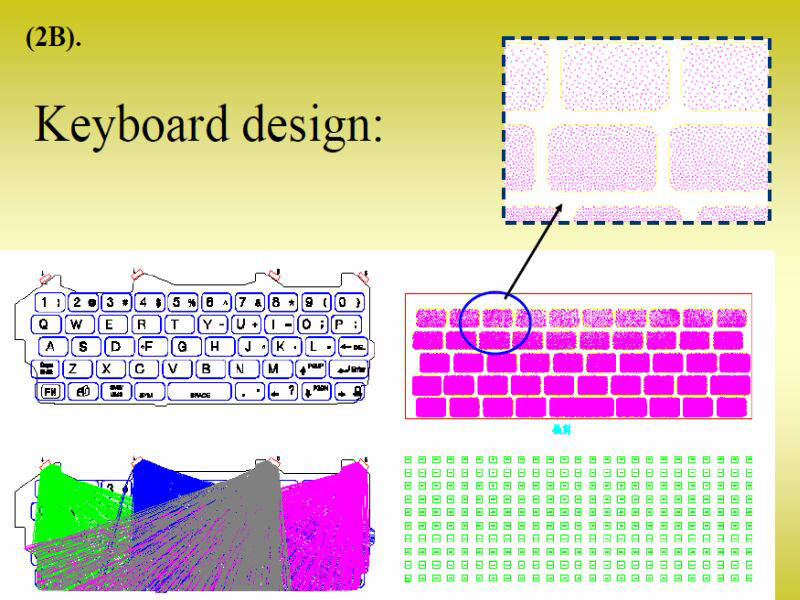

19. 発光キーボード（キーパッドLGF）アウトレットデザイン。
参照：http://v.youku.com/v_show/id_XNDU3NjI0ODI4.html
20. 直下型LEDバックライトモジュールの場合、遮光率とマスクタイプのドットのデザインをすばやく定義できます。

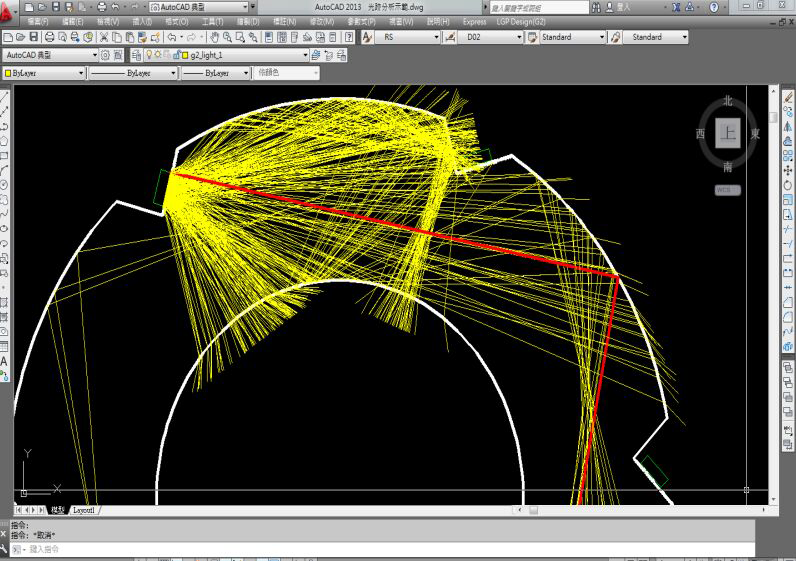

21. 2D光トレースの生成とシミュレーション（入射/屈折/反射）。
参照：https://www.youtube.com/watch?v=D0MiPTw3Wic
22. 分子動力学（分子動力学）は、ランダムな数のドットの関数を最適化し、外部画像も処理できます。
参照：http://v.youku.com/v_show/id_XNDgzNDgzMDE2.html
23. 中国語の操作インターフェイスはシンプルでオンラインになりやすく、導光板のさまざまなプロセスアプリケーションに適しています。
24. 2D / 3D Vカット描画機能。
25. アーキテクチャAutoCAD 2007以降またはZwCAD 2015 Professional Edition（SP3）。
26. Gtools LGPは、中国本土と台湾で最も広く使用されている導光板アプリケーションソフトウェアであり、その幅広いアプリケーションと設計問題を解決する能力は、顧客から高く評価されています。

オンラインアニメーション表示（以下はTFTバックライトLGPドットデザインです）：

1. http://www.youtube.com/watch?v=_LLJgaQdxmU
2. http://v.youku.com/v_show/id_XMzEzNTUxOTk2.html

これは、レイアウト P タグのコンテンツです光学ドットの参照例：照明、携帯電話、ライトガイドバー、ライトボックス、イルミネーションボタン、ライトガイド（Vカット）、LGP、NB導光板、TV導光板、光学絞り、発光デバイス、ピクチャーネットワーク、ポイント直接型LEDシェーディング、ネットワークポイントモニター（電源LED）

Gtools STA 2020

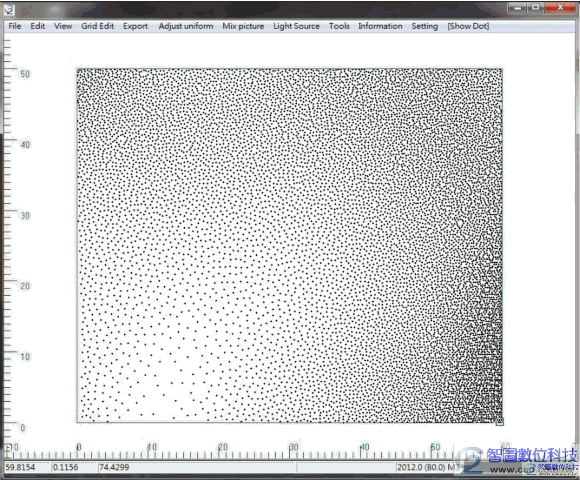

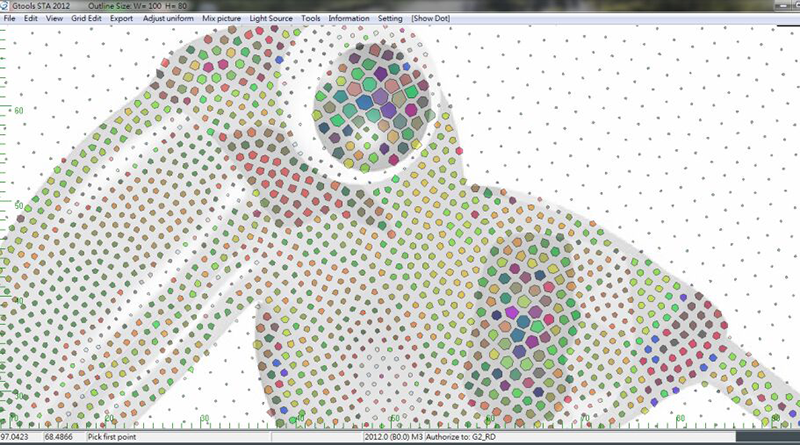

250を超える顧客がGtoolsソフトウェアを使用してLGPドットを設計しています。このソフトウェアは市場シェアの第1位です。 Gtools STAソフトウェアでLGPドットを設計します。非常に簡単で強力な機能を使用することが出来ます。Gtoolsは、ドット生成の多くの製造プロセスをサポートしています…

Gtools STA 2018は、導光板ドットの設計に最も使いやすく強力なソフトウェアです。光学微細構造の分布設計を実行するためにAutoCADのCADソフトを持っている必要はありません。初心者は最初の1つを5分で設計できます。光学設計、改善、ローカルテイストの微調整、その他、機能の想像を超える設計が行えます。TFTバックライトアウトレット、キーボードのような発光デザイン、広告ライトガイド、ダイレクトタイプのLED、マスクアウトレットなどに対応しています。

1. スタンドアロンソフト（AutoCADベースではない）
2. LGPパターン設計のための簡単で高速なツール
3. フルレイアウトモード：同じサイズまたはサイズを変更（FM / AM）
4. 多くのドット形状とドット分布をサポートします。
5. 出力形式：.dxf /ガーバー/ .bmp / .tif / .jpg / X＆Y座標/.ai / .pdf
6. LGP密度値へのファイル（dxf / bmp / txt）の反転
7. 強力な編集機能
8. バージョンレコードと比較
9. 新しいLGP輝度値を推定する履歴データ
参照：https://www.youtube.com/watch?v=Lpnu7ifp4OI
10. CCD画像によるホットスポット領域の自動調整
11. 新しいLGPの測定輝度と推定輝度によってユニフォームを自動調整
12. 設計参照用のdxf / bmpファイルをロード（またはデータを更新）
13. エンティティを描画し、.dxfファイルを探索します
14. レーザードットのレベル深度をサポート
15. サポート光学ソフトウェアシミュレーションフォーマット
① （exp：OptisWorks、SPEOS、LightTools、TracePro、Spectre）
16. サポートVカットラインデザイン（ライトガイドライン）
参照：http://www.youtube.com/watch?v=xCeray9RkNM
17. 照明付きキーパッドドットまたは特別なプロファイルドットデザイン。
17-1：KeyPadsの設計デモ：http://www.youtube.com/watch?v=roAu7GgqAnI
17-2．照明LGPデモ：http://www.youtube.com/watch?v=A4TYKOLmA74
17-3.レーザー加工用の楕円照明LGPドットデザイン：
http://www.youtube.com/watch?v=JFMXte7kz6E
17-4． LGPの不規則な形状：https://www.youtube.com/watch?v=k72dwPwY0Is
18. 完全なサポートLGP製造タイプ、exp。
印刷、エッチング、レーザースタンパー、フライカット、Co2_laser、インクジェット、彫刻... etc
19. 製品市場は、TFT LGP、KeyPads、照明、LGF、広告、ライトボックスLGP、LEDパネル、テレビの直接バックライトなどになります。

Gtools trace layout

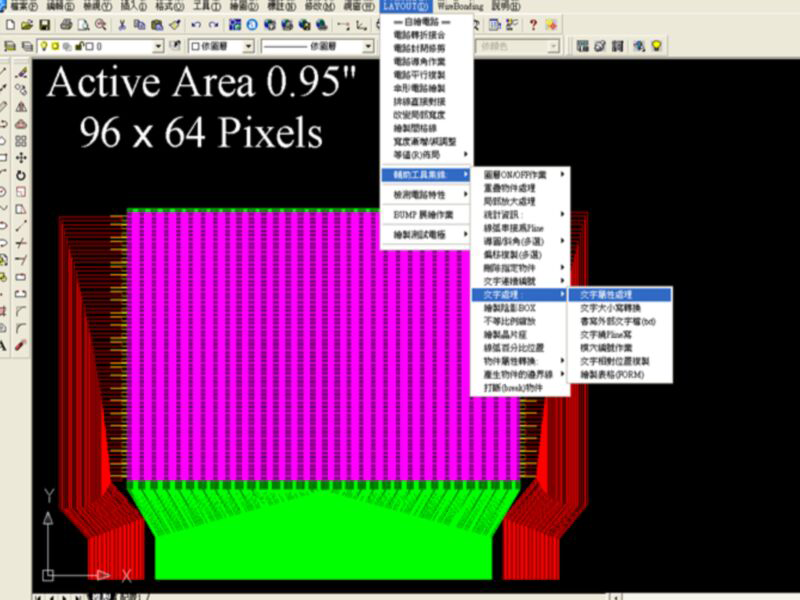

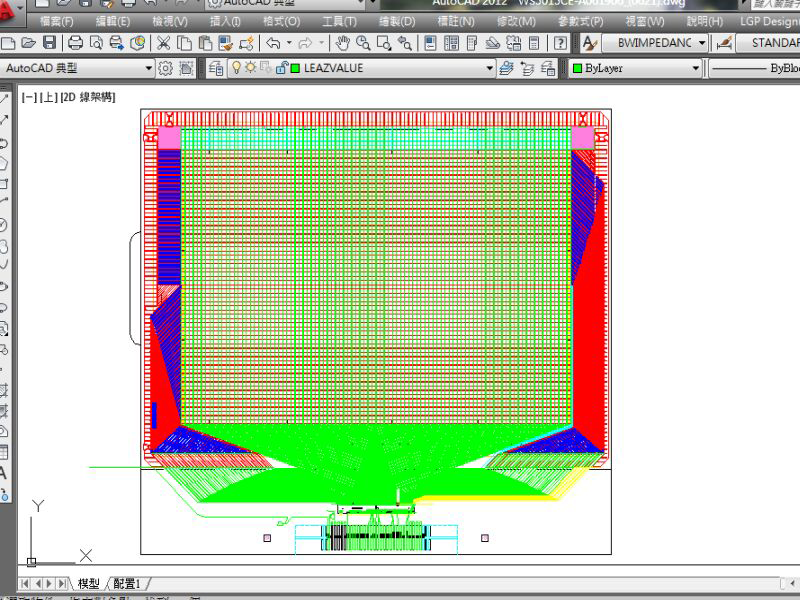

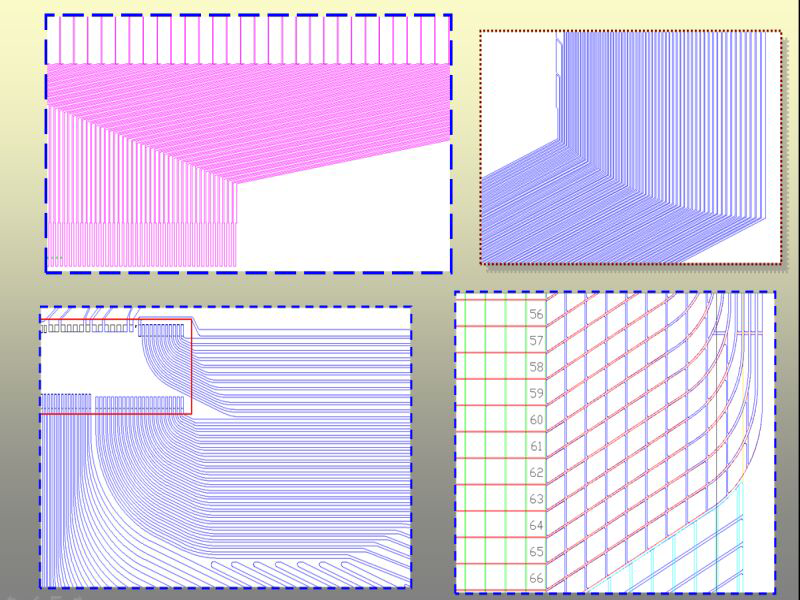

回路設計機能は充実していますが、シンプルで使いやすく、関連回路（トレース）や補助図面設計ソフトに配置でき、CSTN、STN-LCD ITO、OLEDパネル回路、COFなどのパネル回路（ガラス回路）に適用できます。タッチスクリーンおよびその他の回路図は、シンプルで実用的なツールソフトウェアですが、回路レイアウトエンジニアにとっても優れたヘルパーです。AutoCADベースになります。

1. さまざまな回路結合操作：
1-1．共通領域レイアウトのデモ：https://www.youtube.com/watch?v=mGxkOrlsCdE
（アイソインピーダンス分析とレイアウト）
1-2．セグメントエリアレイアウトのデモ：https://www.youtube.com/watch?v=EVvKRB7jLEw
（アイソインピーダンス分析とレイアウト）
2. タッチパネルトレース設計

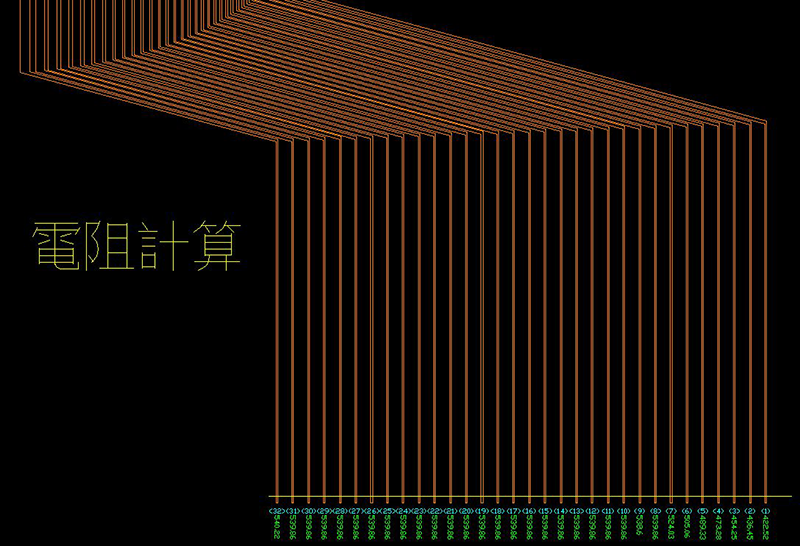

3. インピーダンス（抵抗）分析および調整機能
① 回路抵抗の分析
② デモ：http://v.youku.com/v_show/id_XNjk5NTIyMTUy.html
4. チップ位置とPADは、座標ファイルに従って自動的に描画されます
5. ローカルズーム機能
6. 線幅調整機能
7. ダミーオブジェクト生成機能
ダミーボックスの表示を描画します：https://www.youtube.com/watch?v=aGUyc0uF9TA
8. トレース品質検査機能（内部クロス、オープニング、太線...）
9. Tarce最小幅と最小スペース値および位置検出
10. プレビュー機能をオンにする
ソフトウェア概要をダウンロード：Down load demo.pdf

Gtools Vline LGP

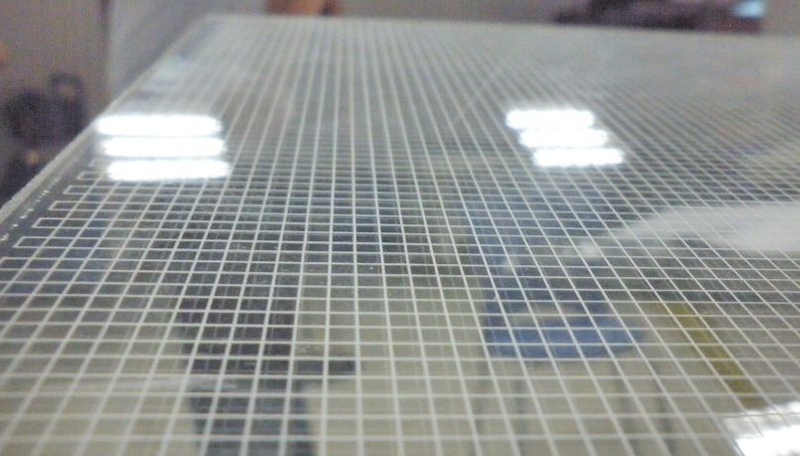

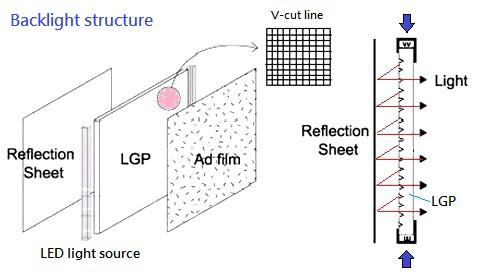

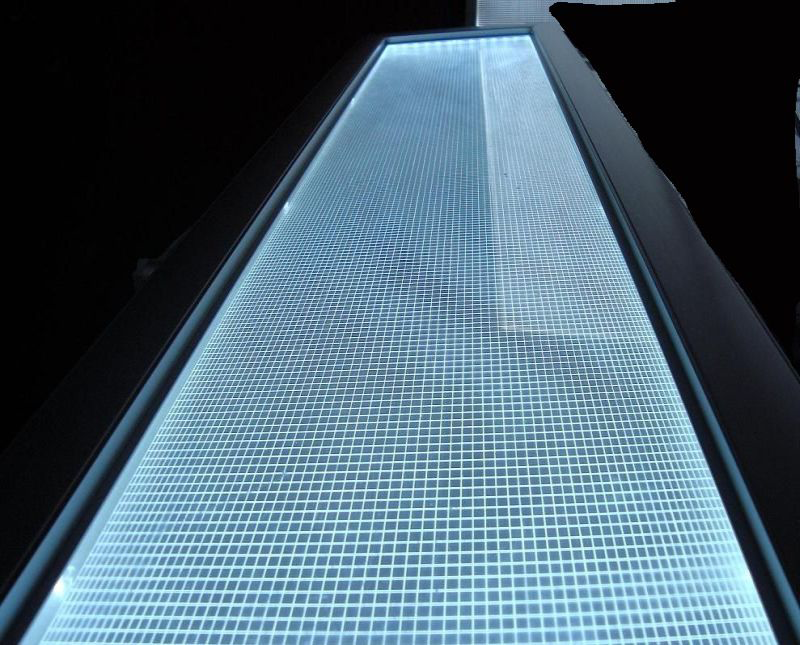

ライトボックス、大型フラットランプ、発光デバイスなどのライトガイドライン用に設計されたライトガイドプレートの場合、このソフトウェアは、密集したカット特性を持つライトガイドをすばやく光の分配設計が行えます。LGP設計のライトガイドライン（またはVカットライン）、製品例、ライトボックス、大型フラットパネルライト、ソフトウェアはVカット線の密度特性をすばやく設計できます

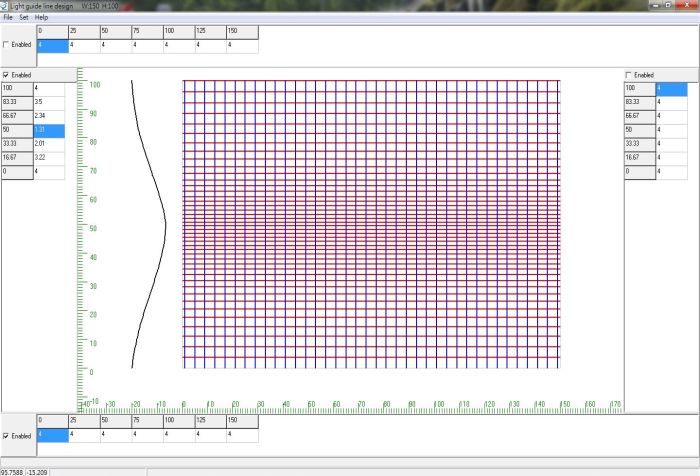

1. X-Y軸のライトガイドがすぐに描ける（直線）
(ア) LGPのクイックデザインVカットライン
2. ライトガイドは、処理速度を上げるために自動的に直列に接続できます
(ア) 光ガイドラインをリンクしてモデリング速度を上げることができます
3. ライトガイドの角度を回転できます
(ア) ライトガイドライン角度を回転
4. XまたはYライトガイドファイルを個別に出力できます
(ア) XまたはYライトガイドラインDXFファイルを出力します

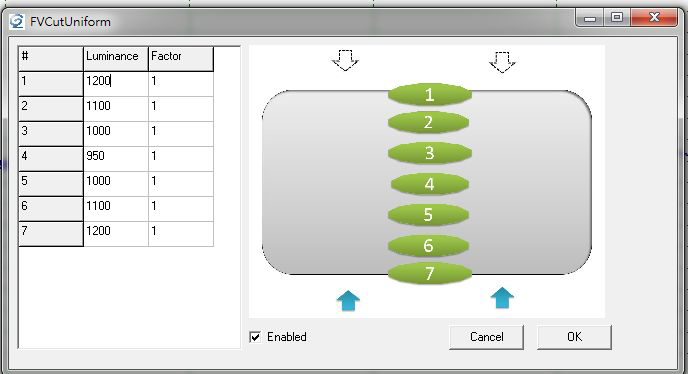

5. 測定された明るさを入力でき、システムは「均一性」を自動的に調整します
(ア) 入力測定の明るさ、システムは自動的に「均一性」を調整します
6. .dxfまたは.plt処理ファイルを出力できます
(ア) 機械加工用の出力.dxfまたは.pltフォーマットファイル
7. Vカット（切削工具）またはCo2_laserおよびその他の直接加工導光板設計に最適
(ア) Vカット加工またはレーザー加工製造用
8. 独立したプラットフォーム、CADソフトウェアアーキテクチャは不要
9. スタンドアロン（AutoCAD不要）

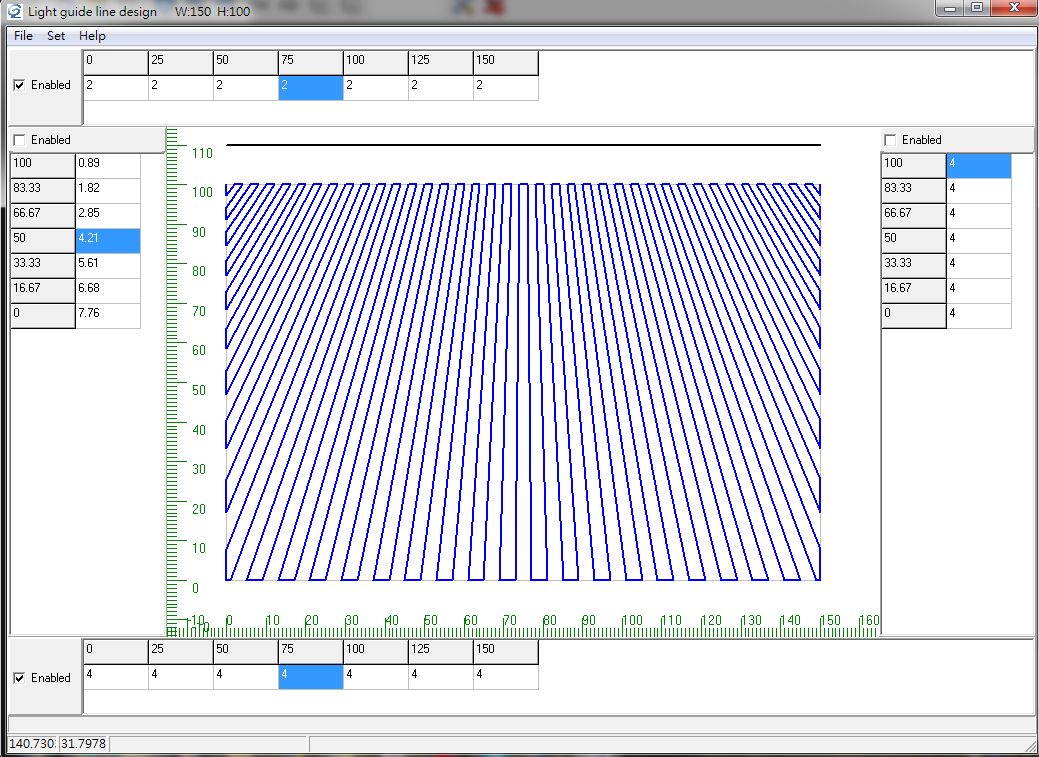

10. ***画像を見る：Design-01 Design-02 Design-03
11. ***オンラインデモ（youtube）：http://www.youtube.com/watch?v=xCeray9RkNM
（youku）：http://v.youku.com/v_show/id_XNTc0Njc2MjU2.html

G2 Picture2Dotse

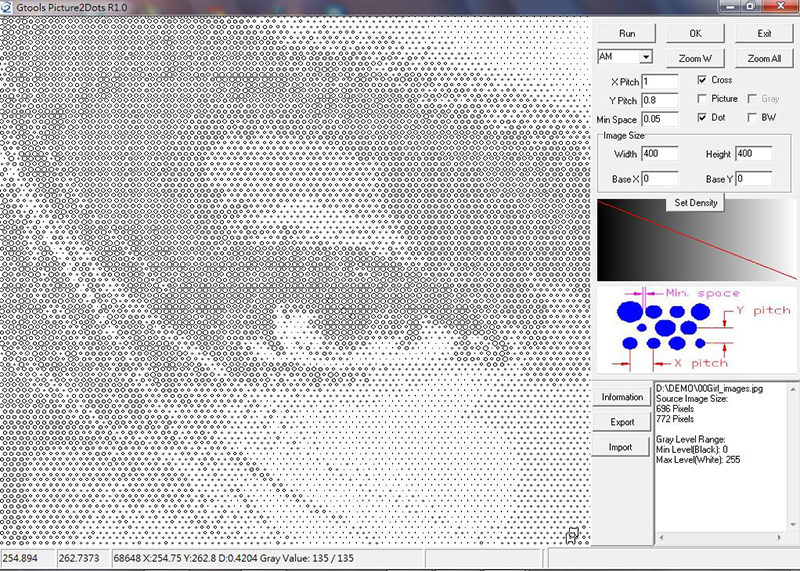

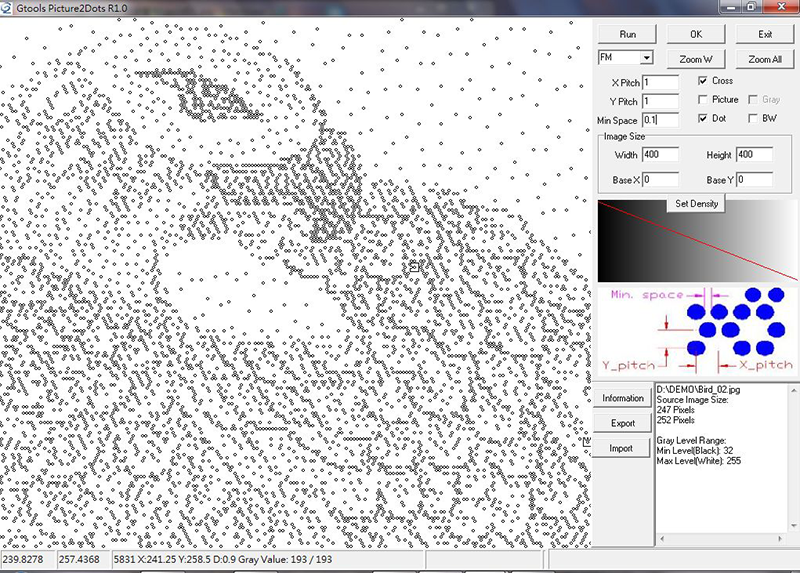

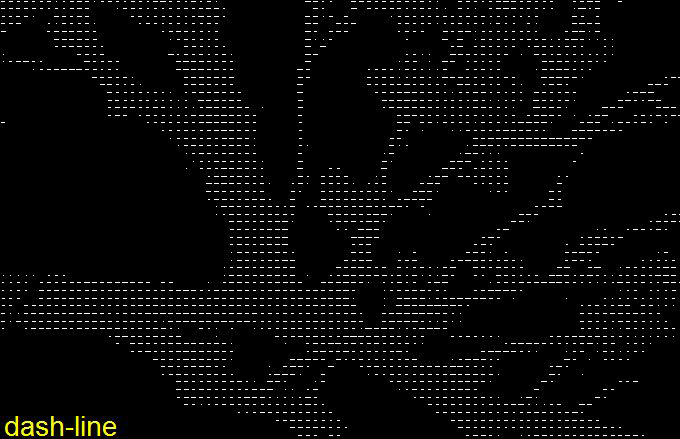

画像を対応するドットに変換し、ドット形式（.dxf、座標、1ビット画像ファイル）を出力します。印刷やレーザー加工に適用できます。画像はドットに変換されます。

Gtools Picture2Dots：

ソフトウェアの主な機能：ドットに変換された画像

1. 画像形式（.jpgまたは.bmp）、カラーまたはグレースケール
(ア) 画像形式：.jpg / .bmp
2. 画像サイズを設定できます
(ア) （設定画像サイズ）
3. ドット構成は、さまざまなサイズまたは固定サイズにすることができます
(ア) （レイアウトタイプ：異なるドットサイズまたは同じドットサイズ）
4. グレースケールとドット密度の対応を設定できます
(ア) （グレースケールとドット密度のマッピング関係の設定）
5. 出力フォーマット：ドット/ラインセグメント。Dxfフォーマット、座標フォーマット、1ビット画像ファイル
(ア) （出力形式：円/線/点.dxf、座標.txt 1ビットbmp）
(イ) （製造タイプ：印刷またはレーザー加工）
6. 簡単な操作でいつでもオンライン
(ア) （簡単操作）
7. オンラインデモ（オンラインデモ）
(ア) Youtube：https://www.youtube.com/watch?v=UOHpB5wz5Xg
(イ) YouKu：http://v.youku.com/v_show/id_XNzM4MzYxNTA0.html

G2 LCD Film Nesting

液晶偏光フィルム素材　レイアウト作業

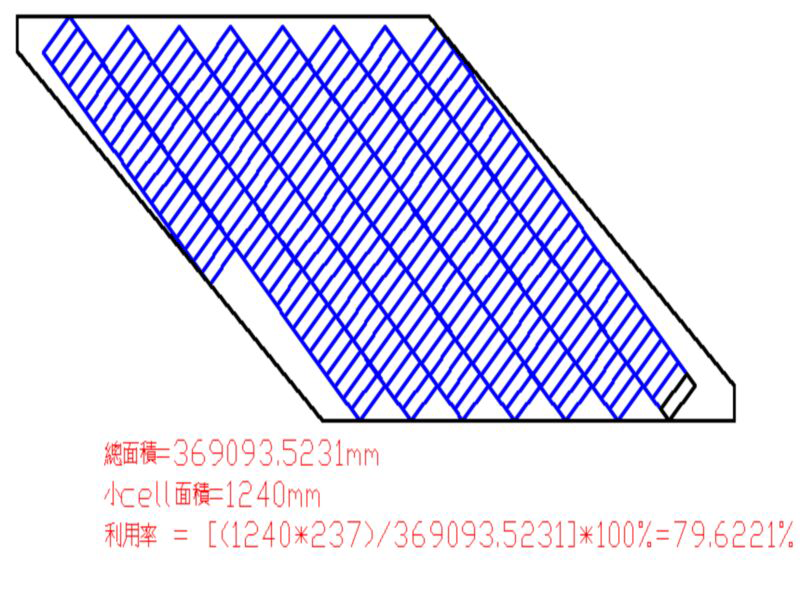

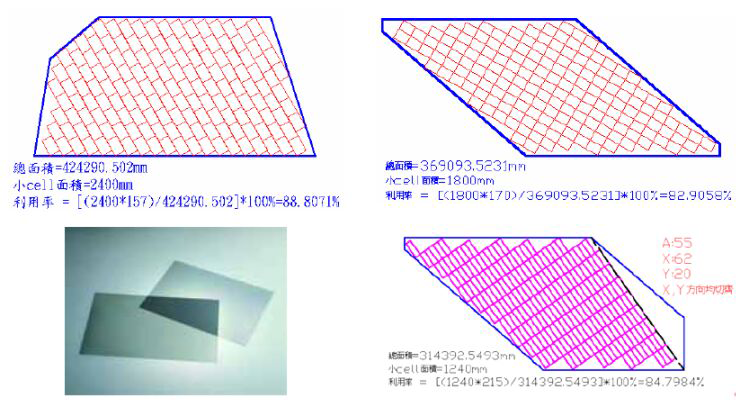

このソフトウェアは、セルの切断角度、X、Y軸サイズ、オフセット精度、および位置合わせ方法を入力します。自動的に計算するマザーボードを選択する限り、さまざまなサイズの長方形または多角形LCD偏光マザーボードで使用できます。そして、セルの最大領域使用率とグラフィックスの最大数を描画します（描画時間を節約し、偏光子の使用率を増やします）。 AutoCAD環境でのセルの手動計算と手動描画の面倒なアクションをする必要がありません。

A．　角度A：セルの内角を指します。
B．　長さX：セルのX軸の辺の長さ。
C．　幅Y：セルのY軸の幅。
D．　変位値：数量最適化計算の精度。
E．　配置：カット方法に従って、X軸またはY軸方向にセルをカットできます。
F．　[最大数]で、X、Y配置（配置）を選択できます。

オンラインデモ（オンラインデモ）
(On-line Demo)
AutoCADベースになります。

G2 BLU Management

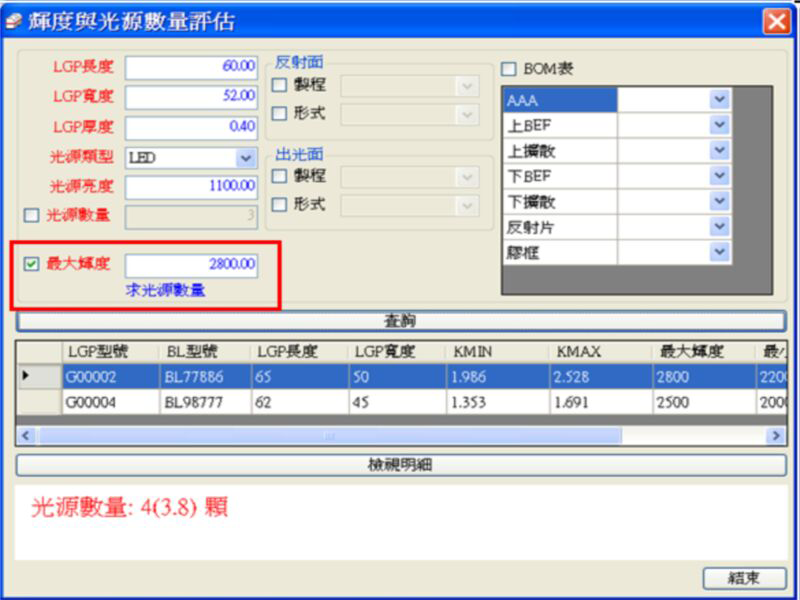

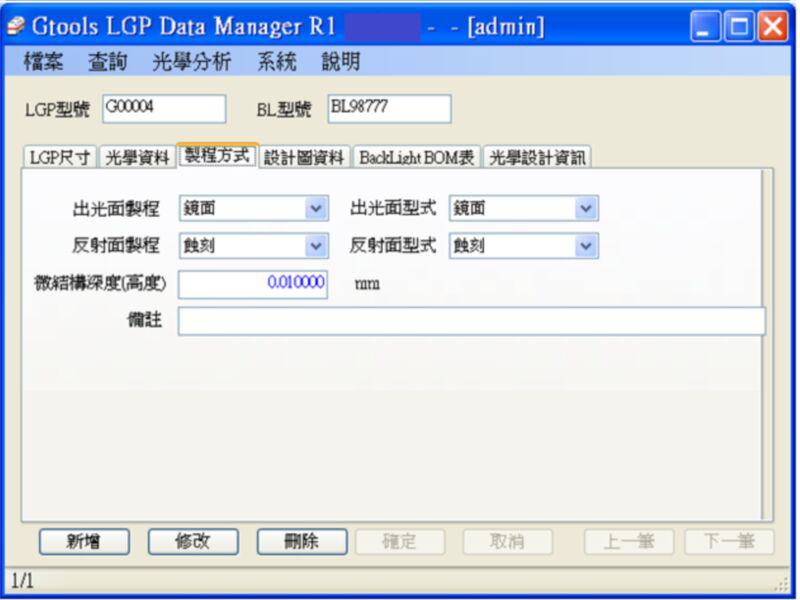

LGPデータ管理ツールは、設計および開発データをデータベースにすばやく作成します。設計プロセス中に生成されたデータを管理するだけでなく、必要に応じて統合または単一条件クエリを実行して、関連データをすばやくフィルターで除外できます。新しいモデルを設計するときに繰り返し設計がなくなります。

1. 大量生産LGPのデータを作成および管理する
2. 仕様に最も近い導光板は、関連する仕様に従って照会できます。
3. バックライトモジュールのBOMレコード
4. スマートな製品決定分析：

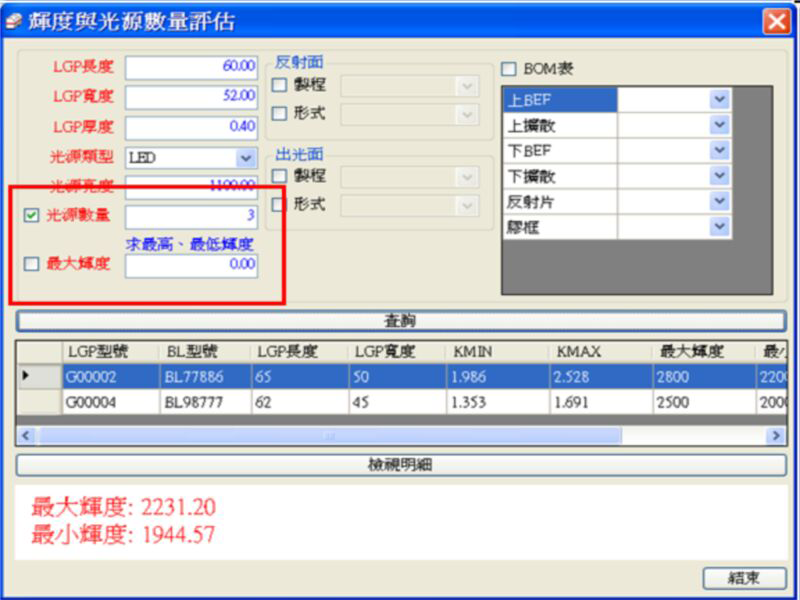

(ア) 既存のプロセスに従って新製品の最高および最低輝度値を評価します
(イ) 顧客のニーズの輝度値に基づいて、必要なLEDの数を評価します
5. 設計情報と履歴を管理し、会社の知識と財産権を継続する
6. Webバージョンのアーキテクチャ

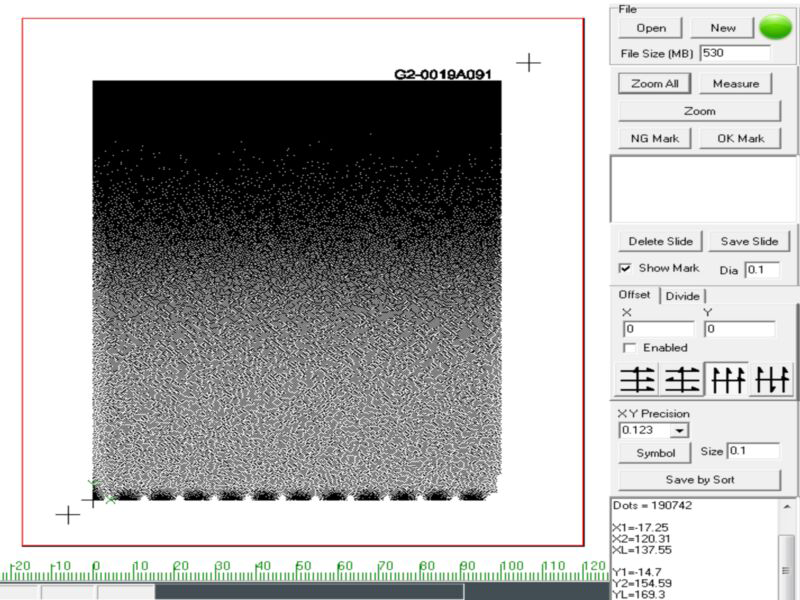

Gtools dot view R2.1

（大量の座標点プログラムの表示と並べ替え）レーザー加工の前に、多数のドットの位置と数が正しいことを確認して、レーザー加工機の加工データが正しいことを確認は非常に大変です。

大型レーザー加工ドット。1000万ドットを超えるとCADソフトが開きにくく見落とされがちですが、ドットデータを画像ファイルに変換すると位置や精度が正確に確認できません。（出口のデータが正しくないため）鋼板が無駄になる可能性があります。このソフトウェアを使用すると、事前チェック操作を実行して、毎回レーザーマシンによって読み取られるデータ（出口）の精度を確認できます。

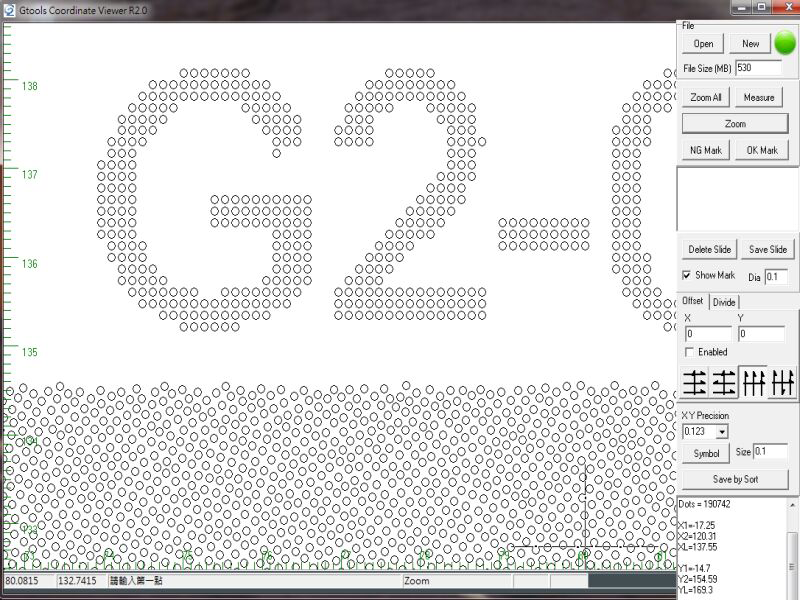

1. Gtools Dot Viewソフトウェアを使用して、レーザー加工の前にすべてのドットの位置を確認できます。
2. レーザー加工機は、XY座標点ファイルを受け入れることができます。
https://www.youtube.com/watch?v=6fFtOK6yvdo
3. レーザードット座標ファイルTXT（x、y）を読み取ります。
4. （多数のドットX、Y座標を表示および確認します。形式は.textファイルです）
5. 座標位置に応じてドットの分布を表示（ベクトル表示技術）
（ドットの位置を表示）
6. 表示ドットの直径を入力できます
7. 表示ポイントの数に制限はありません（1000万ポイントを瞬時に表示できます）。
（多数のドットX、Y座標、30,000,000ドット以上を表示）
8. 等しいベクトルエンジニアリングの表示操作を拡大および縮小する
（ズームイン/ズームアウト、パン表示機能をサポート）
9. 測定可能なネットワークポイントまたは距離の長さ
（測定機能）

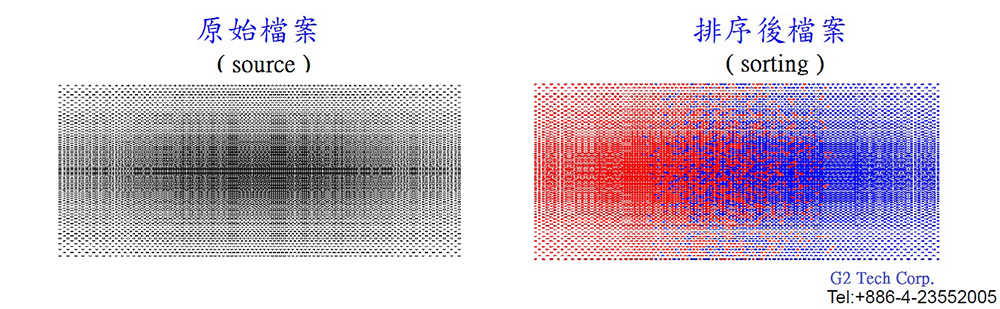

10. 完全な仕分け方法
（ドットデータのフルソート方法）
11. 8.画面とファイルを分割（複数のドットを区別）して、大きなサイズの面付けを容易にすることができます。
（セグメント化されたLGPリージョンと組版）
12. 機械的テクスチャを減らす混合機能
（ランダムソート）

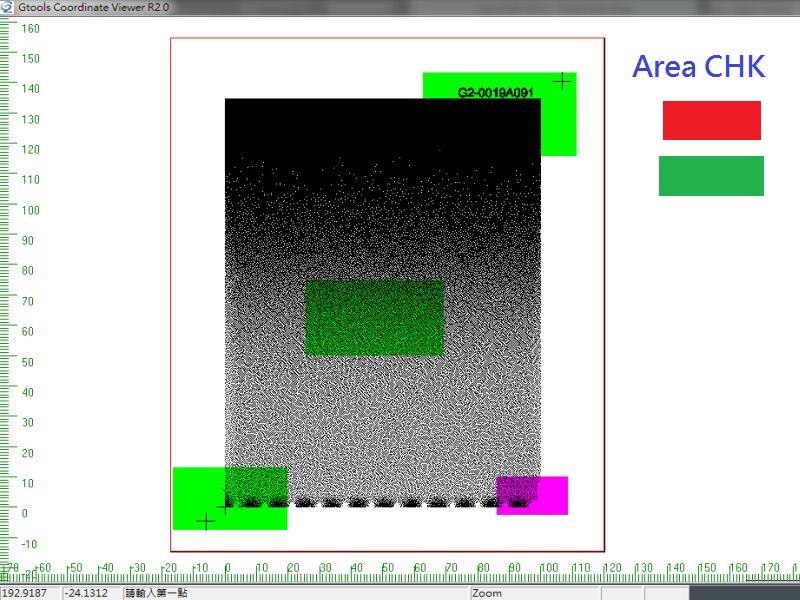

13. エリアチェック機能（チェックしたエリアをマーク）
（ローカルゾーンデータの表示とマーク）
14. 情報のヒント（ドットの数、導光板の面積、ドットの座標...）
（ドット情報）
15. ソートされたデータはTXTまたはDXFとして出力できます
（データのソート後に.textまたは.dxfファイルをエクスポートします）
16. NoteBook 1GBのメインメモリ（メモリ）が機能する

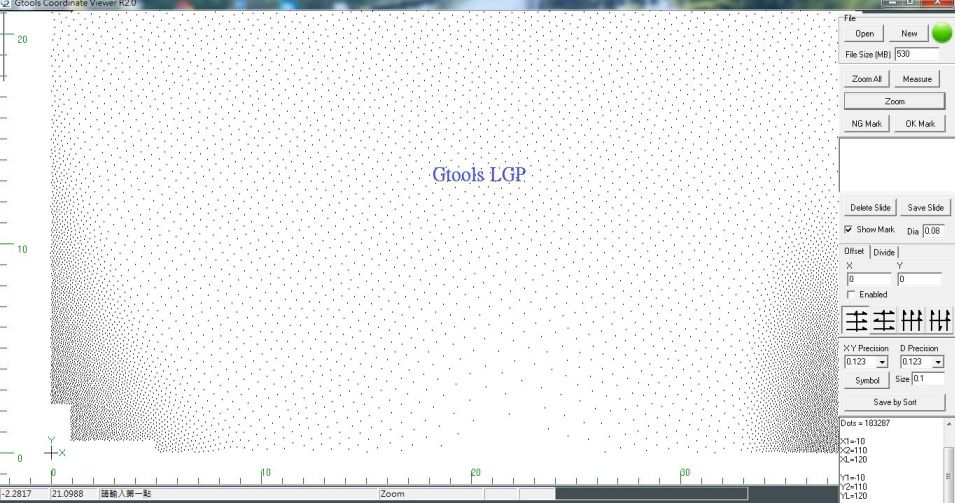

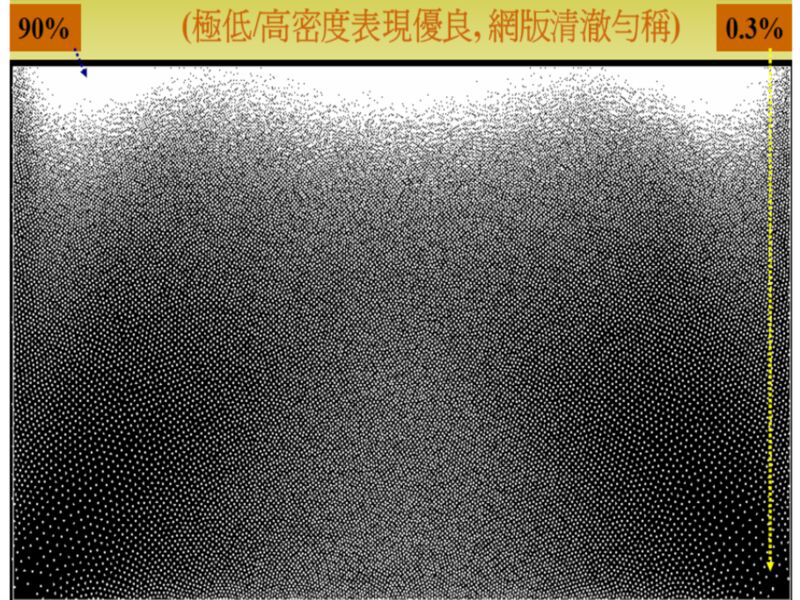

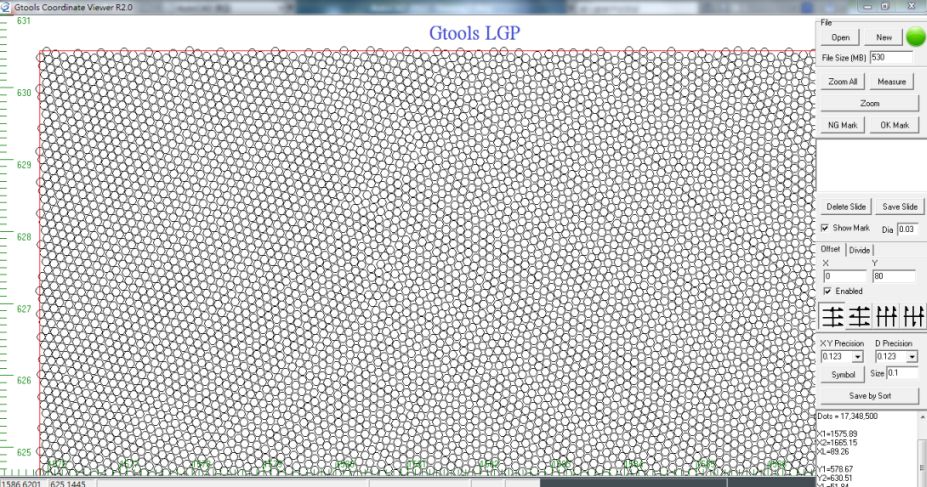

レーザードット-高密度ドット：View
レーザードット-低密度ドット：View
